La plasticidad permite que un material cambie de forma sin recuperarla por completo
La plasticidad de un material es su capacidad para sufrir deformación permanente después de superar su régimen elástico sin romperse de inmediato. Mientras la carga es pequeña, muchos sólidos vuelven aproximadamente a su forma inicial al descargar. Cuando la tensión alcanza el límite de fluencia, parte del desplazamiento interno permanece. Doblar un clip y observar que no regresa ilustra esa transición. Esa deformación puede ser deseada durante la fabricación o peligrosa durante el servicio, y su inicio no coincide necesariamente con la rotura ni con la resistencia máxima.
No debe confundirse con elasticidad, que describe deformación reversible, ni con neuroplasticidad o plasticidad fenotípica, donde la palabra se usa para cambios biológicos. En materiales, el fenómeno relaciona tensión, deformación, temperatura, velocidad de carga y estructura microscópica. Decir que algo es plástico tampoco significa que esté hecho de polímero.
La curva tensión-deformación muestra fluencia, endurecimiento y rotura

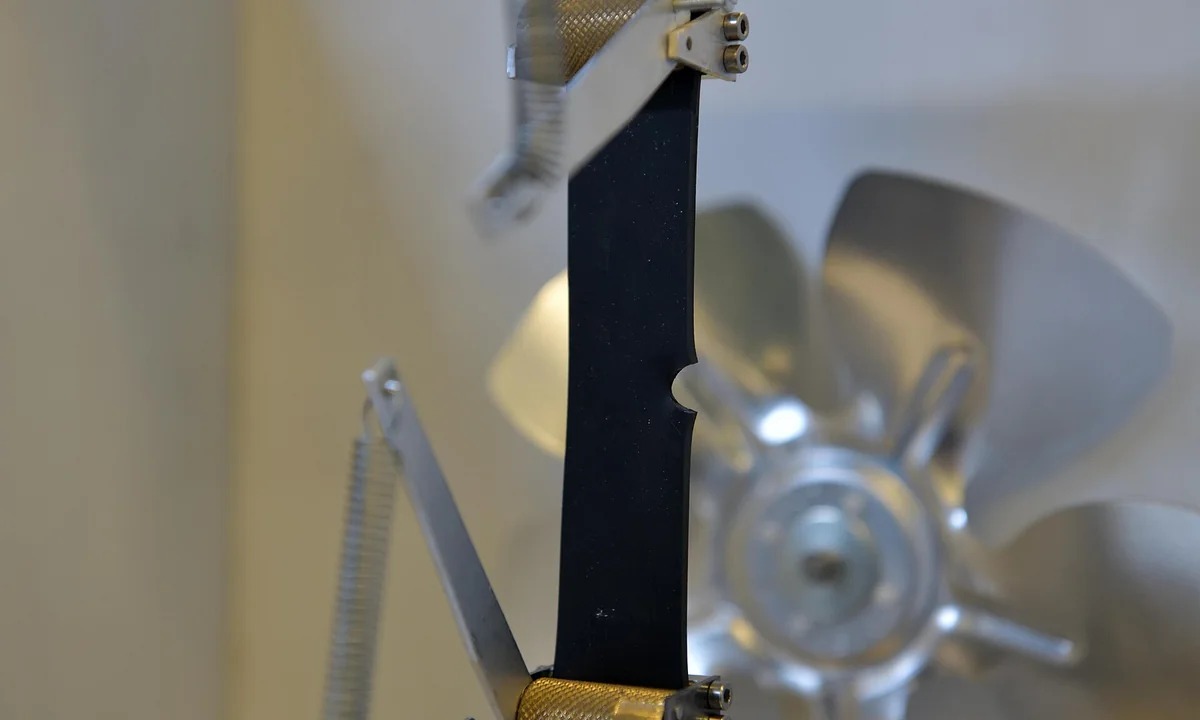

En un ensayo de tracción se aplica fuerza a una probeta y se mide cuánto se alarga. El tramo inicial puede aproximarse mediante la ley de Hooke; su pendiente es el módulo elástico. Después aparece fluencia: aumenta mucho la deformación con cambios menores de tensión. En algunos metales existe un punto claro; en otros se define convencionalmente una tensión de prueba, por ejemplo con un 0,2 % de deformación residual.
Tras comenzar el flujo plástico, muchos metales se endurecen por deformación: mover nuevas dislocaciones requiere más tensión. La probeta puede deformarse de forma uniforme y después concentrar el alargamiento en un cuello. Resistencia máxima, ductilidad y energía absorbida describen aspectos distintos. Un material resistente puede romper con poca deformación; uno dúctil puede avisar y redistribuir carga antes del fallo.
En los cristales, la plasticidad avanza mediante defectos que se desplazan
Deslizar de una vez un plano atómico completo exigiría una tensión enorme. Las dislocaciones permiten que el desplazamiento progrese localmente, como una arruga que recorre una alfombra. Sistemas de deslizamiento disponibles, tamaño de grano, impurezas y precipitados controlan su movimiento. Obstaculizar dislocaciones eleva resistencia, pero a menudo reduce capacidad de deformación.
El trabajo en frío multiplica y entrelaza dislocaciones, endureciendo el metal. Un tratamiento térmico puede facilitar recuperación, recristalización y crecimiento de nuevos granos, devolviendo ductilidad. En materiales amorfos, cerámicas, polímeros y hielo operan mecanismos diferentes, como bandas de cizalla, movimiento de cadenas o difusión. No existe una explicación microscópica única para toda plasticidad.
Temperatura y velocidad cambian cuándo y cómo fluye un material
A temperaturas elevadas, difusión y movimiento de defectos facilitan deformación lenta bajo carga constante, llamada fluencia térmica o creep. Es decisiva en turbinas, tuberías y componentes que trabajan durante años. A baja temperatura o con carga rápida, algunos materiales pierden ductilidad. Por eso una propiedad medida en laboratorio necesita condiciones comparables a las de servicio.
La viscoplasticidad incorpora dependencia del tiempo: la respuesta no depende solo de la tensión actual, sino de su velocidad e historia. Cargas cíclicas pueden acumular deformación y daño aunque cada ciclo parezca moderado. Ensayos de tracción, compresión, torsión, fluencia y fatiga observan partes diferentes; extrapolar uno de ellos sin modelo puede ocultar el modo real de fallo.
La ingeniería aprovecha la plasticidad y también limita sus consecuencias
Laminado, forja, extrusión, estampación y trefilado dependen de deformar material sin fracturarlo. El proceso orienta granos, genera tensiones residuales y modifica espesor, por lo que forma final y propiedades se diseñan juntas. En estructuras, cierta ductilidad permite redistribuir esfuerzos y disipar energía durante impactos o terremotos en vez de romper de manera súbita.
La deformación permanente no siempre es aceptable: una viga puede seguir entera pero dejar de cumplir tolerancias. Los cálculos distinguen estados de servicio y resistencia última, usan factores de seguridad y modelos constitutivos calibrados. La plasticidad perfecta, sin endurecimiento, es una idealización útil; los materiales reales presentan anisotropía, daño y variación. Elegir modelo exige datos del material, geometría y ruta de carga.
La condición de fluencia en tres dimensiones no se decide con una sola tensión. Criterios como von Mises combinan componentes desviadoras y predicen inicio plástico en metales dúctiles; Tresca se basa en máximo cortante. La presión hidrostática puede ser enorme sin provocar el mismo deslizamiento, aunque sí importa en materiales porosos. Elegir criterio según el mecanismo evita aplicar una curva uniaxial como si describiera cualquier estado de carga.
La textura cristalográfica hace que un material laminado responda distinto según dirección. Modelos anisótropos describen chapas que forman orejas durante embutición. En polímeros, temperatura y velocidad acercan o alejan la transición vítrea; en suelos y rocas, presión confinante y dilatación controlan flujo. La palabra plasticidad agrupa respuestas permanentes, pero la ley constitutiva debe respetar la microestructura del material concreto.
En una simulación por elementos finitos, la carga se aplica por incrementos y el programa actualiza deformación plástica, endurecimiento y equilibrio. Una malla demasiado gruesa puede ocultar localización; una ley sin regularización puede hacer que el resultado dependa del tamaño de elemento. Validar con ensayos y revisar energía, trayectoria y sensibilidad es tan importante como obtener una imagen coloreada de tensiones.
A escala estructural puede formarse una rótula plástica: una zona continúa rotando con aumento limitado del momento y redistribuye carga hacia otras partes. El análisis plástico aprovecha reservas más allá del primer punto que fluye, pero exige ductilidad y control de mecanismos frágiles. Que una sección ceda localmente no equivale a colapso inmediato ni garantiza que la estructura sea segura.
