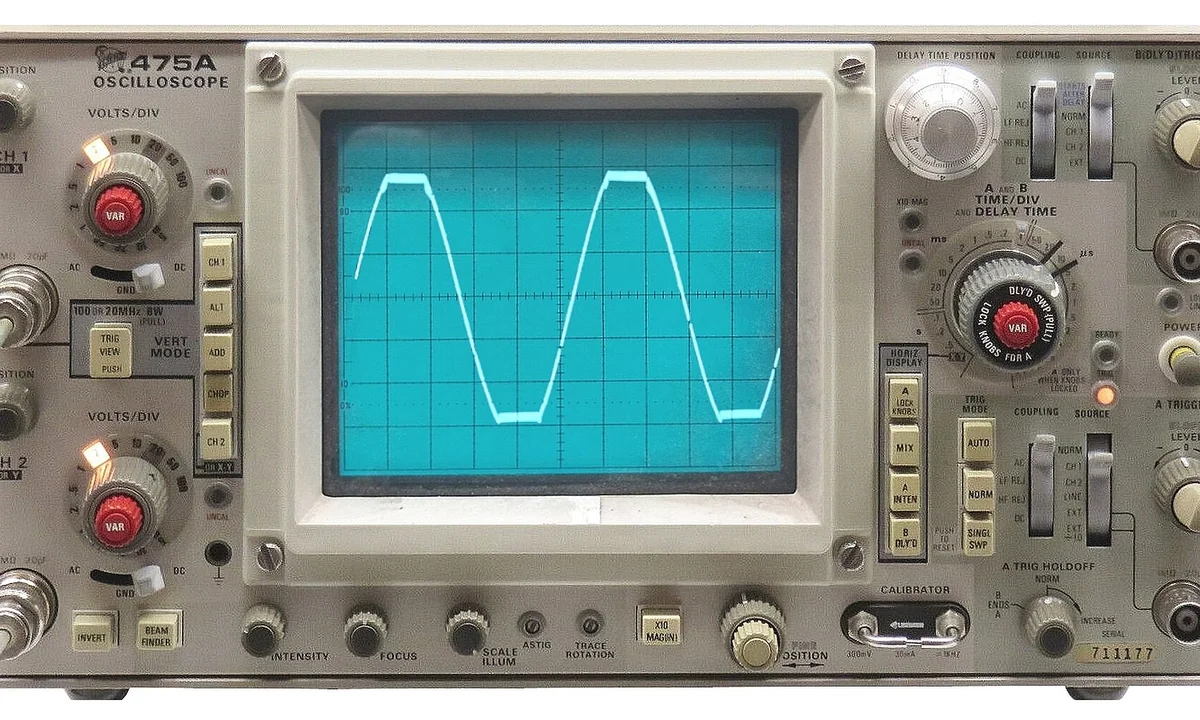

El osciloscopio convierte una señal eléctrica cambiante en una forma de onda visible
Un osciloscopio representa normalmente voltaje en el eje vertical y tiempo en el horizontal. Permite observar amplitud, periodo, ruido, retardos y sucesos breves que un multímetro resumiría en una cifra. Cada canal mide la diferencia entre su punta y referencia; comparar varios muestra relaciones temporales. La pantalla no es la corriente del circuito: es una reconstrucción basada en entrada, muestreo y ajustes. Ver correctamente exige ajustar ancho de banda, muestreo, disparo y una sonda que no deforme el circuito.
La escala vertical indica voltios por división y la base de tiempos segundos por división. Ajustarlas no modifica la señal, solo cómo se presenta y cuánto detalle cabe. La posición permite separar trazas sin añadir tensión. Acoplamiento DC conserva componente continua y variaciones; AC bloquea la continua para ampliar pequeñas ondulaciones, pero distorsiona cambios lentos. Confundir estos controles puede ocultar el fenómeno buscado.
Un osciloscopio digital toma muestras y conserva una ventana temporal
El convertidor analógico-digital mide la entrada muchas veces por segundo. La frecuencia de muestreo debe ser suficiente para la señal y sus transiciones, no solo para su frecuencia fundamental. Si es baja, aparece aliasing: una oscilación rápida parece otra lenta o estable. El ancho de banda analógico limita antes qué componentes llegan al convertidor y suele definirse donde la amplitud ya ha caído.
La longitud de registro decide cuánto tiempo puede capturarse manteniendo detalle. Con memoria fija, una ventana larga reduce muestras por segundo; equipos modernos gestionan segmentos y decimación. La resolución vertical determina niveles posibles, pero ruido interno reduce bits efectivos. Interpolar une puntos para facilitar lectura y no recupera información inexistente. Siempre conviene conocer muestras reales, escala y filtro aplicado.
El trigger decide qué acontecimiento ocupa una posición estable en la pantalla
Sin disparo, cada adquisición empezaría en un punto distinto y una señal periódica parecería moverse. El trigger de flanco espera que un canal cruce cierto nivel en dirección ascendente o descendente. Modos normal, automático y único determinan si el equipo aguarda, dibuja aun sin evento o captura una sola vez. Ajustar nivel cerca del ruido provoca disparos inestables.
Disparos por ancho de pulso, protocolo o condición lógica aíslan fallos poco frecuentes. El pretrigger conserva muestras anteriores al evento y permite ver su causa. Una captura estable no demuestra que todos los ciclos sean iguales: puede seleccionar solo los que cumplen la condición. Para buscar anomalías se usan persistencia, tasa de adquisición y memoria segmentada, además de un trigger que no excluya accidentalmente el defecto.
La sonda forma parte del circuito y puede cambiar lo que intenta medir
Una sonda pasiva 10x aumenta impedancia y reduce capacitancia respecto a 1x, aunque atenúa la señal. Debe compensarse con el canal para que pulsos no aparezcan redondeados o con exceso de borde. La pinza de masa añade inductancia; un cable largo puede crear oscilaciones que no existen en el punto. Sondas activas y diferenciales permiten más ancho de banda o medir entre nodos flotantes.
En muchos osciloscopios de banco, la referencia está conectada a tierra de protección. Sujetarla a un punto vivo de red puede provocar cortocircuito, descarga o daño. No se soluciona quitando la toma de tierra del equipo. Para alta tensión o electrónica de potencia se necesita sonda y categoría adecuadas, límites de modo común y procedimiento seguro. La ficha de la sonda importa tanto como la del osciloscopio.
Medir frecuencia es fácil; demostrar integridad exige revisar incertidumbre y configuración
Cursores y medidas automáticas calculan frecuencia, valor eficaz, tiempos de subida y otros parámetros. Funcionan bien cuando niveles y ventana están definidos; ruido, recorte o pocos ciclos pueden sesgarlos. Promediar reduce ruido no correlacionado en señales repetibles, pero borra sucesos aleatorios. El modo alta resolución combina muestras y mejora apariencia a costa de ancho de banda temporal.
Un analizador de espectro muestra energía frente a frecuencia, mientras el osciloscopio prioriza evolución temporal; la transformada FFT aproxima el espectro con límites de ventana y registro. Un multímetro es más preciso para muchas magnitudes estables. El osciloscopio resulta insustituible cuando importa qué ocurrió, cuándo y durante cuánto tiempo, siempre que su conexión no altere ni ponga en peligro el circuito.
Antes de medir se formula una expectativa: amplitud, frecuencia, referencia y peor tensión posible. Se empieza con atenuación y rango seguros, se verifica la compensación de la sonda y después se ajusta la ventana. Para buses digitales, una transición que cruza niveles correctamente puede ocultar rebote, diafonía o temporización; para una fuente, interesa ondulación y respuesta a cambios de carga. Capturar ambos requiere escalas y conexiones distintas. El ancho de banda del conjunto se aproxima al del elemento más lento entre osciloscopio y sonda. El tiempo de subida medido combina señal e instrumento, por lo que una traza redondeada no demuestra que el circuito sea lento. Guardar configuración y forma de onda permite repetir y comparar después de una modificación. Las capturas de pantalla sin escala, punto de medida ni esquema pierden gran parte de su valor. Un osciloscopio profesional no se usa para producir una línea bonita, sino para someter una hipótesis temporal a una conexión cuya influencia y seguridad se conocen.
